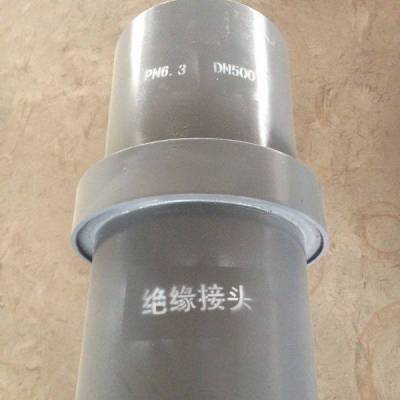

绝缘接头绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电法腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。它是绝缘法兰的替代产品。

结构特性

绝缘接头绝缘接头采用整体挤压焊接形式，不得采用螺栓、法兰连接型。绝缘接头绝缘接头采用将绝缘和密封材料夹入并固定于套筒（组合件）内得形式。绝缘接头组装完后，给内部元件应固定在相应位置。在土壤压力、规定得管道操作压力和厂内或现场得水压测试下，整个绝缘接头保持完好。绝缘接头绝缘接头密封元件在接头内部紧靠绝缘板，具有永得弹性，绝缘接头价格，且密封元件的两面直接与露金属表面接触不会移动，确保了接头的紧密性。

产品特点

绝缘性能好：2500V摇表测试绝缘电阻≥200MΩ，击穿电压≥3KV。

寿命长：与管线同寿命、等强度。

强度高：压力试验≥1.5PN（设计压力）。

使用温度：-30℃——+90℃。

适用介质：油、气、水、化工原料、煤浆等。

材料特点：

本查您所采用的材料满足以下要求：

绝缘材料：高强度环氧树脂和玻璃纤维层状符合材料：ASTM D709 G11。

弯曲强度：纵向≥390MPa、横向≥290MPa；

拉伸强度：纵向≥340MPa、横向≥240MPa；

抗压强度：≥340MPa；

吸水性：≤30mg；

浸水后电阻≥5*108Ω

击穿电压≥3.0KV

组合钢体：16Mn、JB4726、ASTM A694 F52、F60

短管：20＃、16Mn、GB8163-99；

X70、X65、X56、X52、X46、API SPEC.5L。

密封材料：O形或U形密封环：氟橡胶、腈基丁二烯橡胶，符合ASTM D2000。

填充材料：冷固性树脂；

绝缘涂料；进口液体环氧树脂；

防腐材料：热缩防腐材料；

绝缘接头适用范围

燃气、人工煤气、液化shiyou气、石油化工、等不同行业的埋地金属管道，适用于各种土壤环境。对城市埋地金属管网、油田油气然气管网及长输金属埋地管线的阴极保护系统特别适用。

产品特点

瑞迪管道公司生产高压绝缘接头，绝缘法兰.严格执行绝缘接头标准SY/T0516-2016，参照国外新产品结构，采用了独te设计，克服了绝缘法兰刚度小，抗硫绝缘接头，易泄漏，不能埋地，寿命短等弊病，实现了埋地免维护的功能，使绝缘接头的使用寿命与配套的管线相同.  我公司产品主要特点是外形精小，整体性强，可以直埋，免维护，绝缘电阻值大，绝缘效果好，是绝缘法兰的升级换代产品。

绝缘接头主要应用于燃气输配系统和燃气调压站，北京绝缘接头，其作用是将燃气输配管线的各段间、燃气调压站与输配管线间相互绝缘隔离，保护其不受电化学腐蚀，延长使用寿命

绝缘接头绝缘接头是管线输送中为防止电化腐蚀，对管线实行阴极保护所需的重要元件，它主要将两个不同电位的管线或者战场部分分开，不导电。

整体式绝缘接头绝缘接头由下面各零件组成：上、下管、套筒、绝缘件、密封件、绝缘涂层。在绝缘接头的上、下管对接端面间，夹有绝缘件和密封件，形成具有绝缘性能的双密封结构。套筒采用坡口焊接或与上导管直接焊接两种形式，将绝缘件和上、下管牢固封裹在里 面，绝缘接头结构图，形成“密封容器”，从而既***了良好的绝缘效果，又大大提高了绝缘结构的承压能力。
