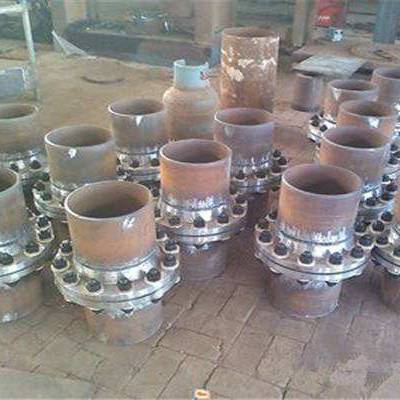

绝缘短管老式型绝缘法兰的构成是在两片对焊平面法兰之间加装法兰绝缘垫片及在紧固连接螺栓上加装绝缘套与绝缘螺栓垫片组成。其法兰绝缘垫片材料选用耐油橡胶石棉板、氯丁橡胶板、织物基氯丁橡胶板和聚四氟乙烯等材料制造。绝缘螺栓套和螺栓绝缘垫片采用高强度的酚醛层压布板及压布管制作。其特点是：钢性好，绝缘性能稳定，需要有专门的安装位置专门安装，造价高。
对老式绝缘短管绝缘法兰的结构进行了适用型改进。在城市燃气输配工程中，针对城市燃气输配工程压力低(PN≤2.5MPa)，管网压力PN≤0.4MPa的特点进行改进。在管网输配工程中运用钢制平面法兰代替对焊平面法兰，法兰绝缘垫片采用聚四氟乙烯、耐油橡胶石棉片、氯丁橡胶等材料制造，管线钢绝缘短管，而将紧固螺栓的绝缘套及绝缘垫会二为一，且缩短绝缘套一半做成整体式高强度绝缘套垫。如图2，将穿套垫钢法兰的螺栓孔扩大至能穿绝缘套垫;从而***套垫内孔径适合原钢法兰所用螺栓的要求，这样便制成了一种特殊作用的钢法兰，组装后便成了新型绝缘法兰。它既可单独安装，也可与连接阀门一并安装;既节约了工程费用，又节约了现场安装位置，是一种简单适用的新型绝缘法兰，且造价特别低。
对老式绝缘短管绝缘法兰的结构进行了适用型改进。在城市燃气输配工程中，针对城市燃气输配工程压力低(PN≤2.5MPa)，管网压力PN≤0.4MPa的特点进行改进。在管网输配工程中运用钢制平面法兰代替对焊平面法兰，法兰绝缘垫片采用聚四氟乙烯、耐油橡胶石棉片、氯丁橡胶等材料制造，而将紧固螺栓的绝缘套及绝缘垫会二为一，且缩短绝缘套一半做成整体式高强度绝缘套垫。如图2，将穿套垫钢法兰的螺栓孔扩大至能穿绝缘套垫;从而***套垫内孔径适合原钢法兰所用螺栓的要求，这样便制成了一种特殊作用的钢法兰，组装后便成了新型绝缘法兰，其结构安装如图3、4所示。它既可单独安装，也可与连接阀门一并安装;既节约了工程费用，又节约了现场安装位置，是一种简单适用的新型绝缘法兰，碳钢绝缘短管，且造价特别低。
绝缘短管大口径绝缘接头是管线输送中为防止电化腐蚀，对管线实行阴极保护所需的重要元件，是我厂联合有关设计院共同开发的替代绝缘法兰的换代产品。它比绝缘法兰刚度高、可承受弯矩大、绝缘性能高、寿命长，并可埋地安装。
一、主要技术参数 1、适用介质：油、气、水、矿浆等 2、适用温度：—40℃～100℃ 3、压力范围：PN≤10MPa 4、产品规格：DN40mm～DN1000mm
二、特点： 1、国家产品，号：ZL.12、绝缘性好，绝缘电阻≥10MΩ 3、承受弯矩大，与管线等强度。 4、使用寿命长。 5、可埋地安装。 绝缘接头的分类：
钢轨绝缘短管绝缘接头 一种高强度钢轨绝缘接头，是在相接两钢轨端部放置轨端绝缘件，而槽型绝缘板夹装在接头两侧，两块加强型鱼尾板安装在绝缘板的凹槽内，然后用高强度螺栓贯入接头预留孔拧紧而成。一种绝缘板是网状玻璃布槽型绝缘板，主要应用于燃气输配管线和燃气调压、计量、存储等设备之间，其主要作用是将燃气输配管线的各段间、设备与管线间相互绝缘隔离，保护其不受化学腐 蚀，延长 管线和设备使用寿命。产品符合SY/T0516-1997《绝缘法兰设计技术规定》标准。其中一个短节端部内侧表面被加工呈齿形，密封绝缘组合件的形状与其匹配。该短节延伸端被锻压成型后，则形成整体式接头。***种型式与本标准第卡箍型绝缘接头：卡箍型绝缘短管绝缘接头有两个带凸缘的短节，其中一个凸缘的背面被加工成斜面。两凸缘接触面处，通过O形圈和绝缘环实现密封和绝缘。公司管件产品主要销往石油、然气、化工、电力、冶金、制药、船舶城建等行业，并随着我国的国外工程出口到苏丹、巴基斯坦、伊朗，叙利亚、印尼等国家和地区。我公司愿以优惠的价格、可靠的质量、***的技术、良好的服务、良好的职业道德，什么是绝缘短管，继续与各位精诚合作，携手共进，共同发展，共创辉煌！欢迎广大新老客户参观、考察垂询、来电洽谈定购如有需要 欢迎来电洽谈
绝缘短管绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电法腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。它是绝缘法兰的替代产品。
结构特性
绝缘短管绝缘接头采用整体挤压焊接形式，不得采用螺栓、法兰连接型。绝缘短管绝缘接头采用将绝缘和密封材料夹入并固定于套筒（组合件）内得形式。绝缘接头组装完后，给内部元件应固定在相应位置。在土壤压力、规定得管道操作压力和厂内或现场得水压测试下，整个绝缘接头保持完好。绝缘短管绝缘接头密封元件在接头内部紧靠绝缘板，具有永得弹性，绝缘短管，且密封元件的两面直接与露金属表面接触不会移动，确保了接头的紧密性。
产品特点
绝缘性能好：2500V摇表测试绝缘电阻≥200MΩ，击穿电压≥3KV。
寿命长：与管线同寿命、等强度。
强度高：压力试验≥1.5PN（设计压力）。
使用温度：-30℃——+90℃。
适用介质：油、气、水、化工原料、煤浆等。
材料特点：
本查您所采用的材料满足以下要求：
绝缘材料：高强度环氧树脂和玻璃纤维层状符合材料：ASTM D709 G11。
弯曲强度：纵向≥390MPa、横向≥290MPa；
拉伸强度：纵向≥340MPa、横向≥240MPa；
抗压强度：≥340MPa；
吸水性：≤30mg；
浸水后电阻≥5*108Ω
击穿电压≥3.0KV
组合钢体：16Mn、JB4726、ASTM A694 F52、F60
短管：20＃、16Mn、GB8163-99；
X70、X65、X56、X52、X46、API SPEC.5L。
密封材料：O形或U形密封环：氟橡胶、腈基丁二烯橡胶，符合ASTM D2000。
填充材料：冷固性树脂；
绝缘涂料；进口液体环氧树脂；
防腐材料：热缩防腐材料；
