绝缘接头老式型绝缘法兰的构成是在两片对焊平面法兰之间加装法兰绝缘垫片及在紧固连接螺栓上加装绝缘套与绝缘螺栓垫片组成。其法兰绝缘垫片材料选用耐油橡胶石棉板、氯丁橡胶板、织物基氯丁橡胶板和聚四氟乙烯等材料制造。绝缘螺栓套和螺栓绝缘垫片采用高强度的酚醛层压布板及压布管制作。其特点是：钢性好，绝缘性能稳定，需要有专门的安装位置专门安装，造价高。

　　对老式绝缘接头绝缘法兰的结构进行了适用型改进。在城市燃气输配工程中，针对城市燃气输配工程压力低(PN≤2.5MPa)，管网压力PN≤0.4MPa的特点进行改进。在管网输配工程中运用钢制平面法兰代替对焊平面法兰，法兰绝缘垫片采用聚四氟乙烯、耐油橡胶石棉片、氯丁橡胶等材料制造，而将紧固螺栓的绝缘套及绝缘垫会二为一，且缩短绝缘套一半做成整体式高强度绝缘套垫。如图2，将穿套垫钢法兰的螺栓孔扩大至能穿绝缘套垫;从而***套垫内孔径适合原钢法兰所用螺栓的要求，这样便制成了一种特殊作用的钢法兰，组装后便成了新型绝缘法兰。它既可单独安装，也可与连接阀门一并安装;既节约了工程费用，又节约了现场安装位置，是一种简单适用的新型绝缘法兰，且造价特别低。

　　对老式绝缘接头绝缘法兰的结构进行了适用型改进。在城市燃气输配工程中，针对城市燃气输配工程压力低(PN≤2.5MPa)，管网压力PN≤0.4MPa的特点进行改进。在管网输配工程中运用钢制平面法兰代替对焊平面法兰，法兰绝缘垫片采用聚四氟乙烯、耐油橡胶石棉片、氯丁橡胶等材料制造，而将紧固螺栓的绝缘套及绝缘垫会二为一，且缩短绝缘套一半做成整体式高强度绝缘套垫。如图2，将穿套垫钢法兰的螺栓孔扩大至能穿绝缘套垫;从而***套垫内孔径适合原钢法兰所用螺栓的要求，这样便制成了一种特殊作用的钢法兰，组装后便成了新型绝缘法兰，其结构安装如图3、4所示。它既可单独安装，也可与连接阀门一并安装;既节约了工程费用，又节约了现场安装位置，是一种简单适用的新型绝缘法兰，且造价特别低。

     绝缘接头因其可靠的性能，简单合理的结构，组装、拆卸、更换零件方便，以及使用起来更安全而得到用户广泛好评。东锐生产的绝缘法兰可依据用户要求另行设计制造，广大客户可放心订购。

　　绝缘法兰能在管输介质要求的温度、压力下长期可靠的工作，有足够的强度和密封性能，所以绝缘法兰广泛应用于燃气输配管线和燃气调压、计量、存储等设备之间。

　　绝缘法兰具有埋地管道电法腐蚀防护工程所要求的电绝缘性能，因此绝缘法兰可以将燃气输配管线的各段间、设备与管线间相互绝缘隔离，博尔塔拉绝缘接头，保护其不受化学腐蚀，延长管线和设备使用寿命。

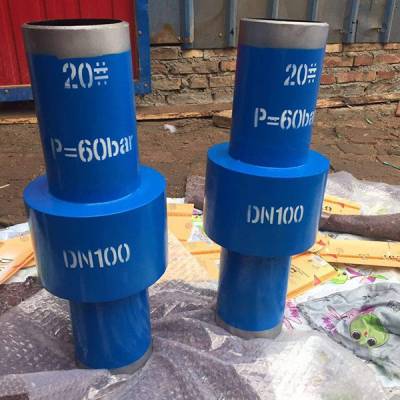

绝缘接头筒采用坡口焊接或与上导管直接焊接两种形式，将绝缘件和上，下管牢固封裹在里头，管线绝缘接头，形成“密封容器”，从而既***了良好的绝缘效果，又大大上扬了绝缘结构的承压本事。绝缘接头是同时具备埋地钢质管道要求的密封性能，强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。

绝缘接头所谓U型密封系统，还能称为双层密封圈结构，由于它的密封结构的断面看起来就像同一个U，而得名。U型的密封结构具体形式为，石油绝缘接头，安置于金属部件中部，结构对称，燃气绝缘接头，可限制压力循环破坏，随外部压力的普遍增多，里面反作用力可按比例自动作出调整，能够抵御绝缘接头因外部受到阻力而产生的里面结构变形。绝缘接头出于此种密封形式是目前可保持长久的结构，反映效果为强烈，对此它成为了现在i盛行的绝缘接头技术参数之一。
