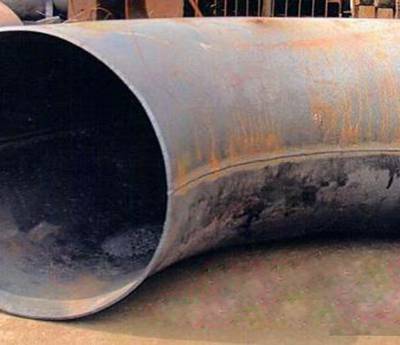

大口径对焊弯头1、需要弯头坯作原料，可节省模具的费用，也可得到任意口径的弯头。
2、坯料为弯头坯，因而做工简单，精度容易***，组装焊接方便。
3、由于上述二条原因，可以缩短制造周期，生产成本大大降低。
大口径对焊弯头异径弯头是两端口径不相同的弯头，连接两根直径不同的管子，使管路作90度转弯和通径缩小.
大口径对焊弯头径弯头生产厂家无缝弯头:弯头是用于管道转弯处的一种管件。在管道系统所使用的全部管件中，所占比例#大，约为80%。通常，对不同材料或壁厚的弯头选择不同的成形工艺。制造厂常用的无缝弯头成形工艺有热推、冲压、挤压等。热推成形：热推弯头成形工艺是采用弯头推制机、芯模和加热装置，使套在模具上的坯料在推制机的推动下向前运动，在运动中被加热、扩径并弯曲成形的过程。Mo 热推弯头的变形特点是根据金属材料塑性变形前后体积不变的规律确定管坯直径，所采用的管坯直径小于弯头直径，通过芯模控制坯料的变形过程，使内弧处被压缩的金属流动，补偿到因扩径而减薄的其它部位，从而得到壁厚均匀的弯头。热推弯头成形工艺具有外形美观、壁厚均匀和连续作业，适于大批量生产的特点，因而成为碳钢、合金钢弯头的主要成形方法，并也应用在某些规格的不锈钢弯头的成形中。成形过程的加热方式有中频或高频感应加热（加热圈可为多圈或单圈）、火焰加热和反射炉加热，采用何种加热方式视成形产品要求和能源情况决定。具体的影响因素有不锈钢冲压弯头所含的元素、不锈钢金相结构、不锈钢的加工状态等。
大口径对焊弯头变径弯头生产厂家冲压成形：冲压成形弯头是#早应用于批量生产无缝弯头的成形工艺，在常用规格的弯头生产中已被热推法或其它成形工艺所替代，但在某些规格的弯头中因生产数量少、壁厚过厚或过薄。产品有特殊要求时仍在使用。弯头的冲压成形采用与弯头外径相等的管坯，使用压力机在模具中直接压制成形。此时磁力线均匀分布；当弯头内部有缺陷时在冲压前，管坯摆放在下模上，碳钢大口径对焊弯头生产厂家，将内芯及端模装入管坯，上模向下运动开始压制，通过外模的约束和内模的支撑作用使弯头成形。与热推工艺相比，冲压成形的外观质量不如前者；冲压弯头在成形时外弧处于拉伸状态，没有其它部位多余的金属进行补偿，所以外弧处的壁厚约减薄10%左右。但由于适用于单件生产和低成本的特点，故冲压弯头工艺多用于小批量、厚壁弯头的制造。冲压弯头分冷冲压和热冲压两种，通常根据材料性质和设备能力选择冷冲压或热冲压。冷挤压弯头的成形过程是使用的弯头成形机，将管坯放入外模中，上下模合模后，在推杆的推动下，管坯沿内模和外模预留的间隙运动而完成成形过程。采用内外模冷挤压工艺制造的弯头外形美观、壁厚均匀、尺寸偏差小，故对于不锈钢弯头特别是薄壁的不锈钢弯头成形多采用这一工艺制造。这种工艺所使用的内外模精度要求高；对管坯的壁厚偏差要求也比较苛刻。有时两端口径差异太大
大口径对焊弯头中频弯管具有以下特点：①采用中频感应圈进行加热，加热均匀，且不产生碳、硫等对不锈钢有害的污染物；②弯管成形质量好，管口圆度、整体平面度和弯曲角度较好，弯曲段内侧光滑，无波浪形褶皱；③弯曲后残余应力小，弯曲角度范围大，适应性强，生产。为***大口径对焊弯头弯管的质量达到，正式产品生产前，需对不同管径、不同壁厚的钢管进行工艺评定，可参照ASME规范NB-4212成形和弯曲工艺的要求执行。按照PFI管道预制标准，对弯管成形后的尺寸：弯曲角度、椭圆度、波浪度、弯曲半径进行评定，应满足PFI ES-24中的公差要求。工艺评定获得弯曲效果的同时，工艺参数也即被选定了，这些参数包括弯曲时的加热温度、推进速度和冷却速度。加热温度：选择的加热温度应高于不锈钢的敏化温度，选择固溶温度进行加热，此温度区间加热可有效避免不锈钢的晶间腐蚀倾向。从强度和韧性均衡的角度考虑，加热温度不易过高，q235b大口径对焊弯头厂家，过高可能导致晶粒过于长大，影响材料的力学性能，大口径对焊弯头管件，加热温度随合金元素含量的增加可降低。加热时应快速，速度一般大于20℃/S。推进速度：确定送料速度不但要考虑生产效率，而且要注意原材料钢管内外侧加热温度的不同，冷却速度和加热速度等。冷却速度：冷却速度是弯曲工艺的重要参数，冷却速度取决于原材料钢管的壁厚、弯曲半径和送料速度等，由于冷却过程也要经历敏化温度区间，应尽量减少此温度区间的停留时间。另外，选择冷却和加热速度时，还应对大口径对焊弯头弯管过程产生的内应力加以考虑。
